SmartFusion2 Evaluation Kit

Новый набор SmartFusion2 Evaluation Kit

Корпорация Microsemi SoC представляет новый демонстрационный набор SmartFusion2 Evaluation Kit (M2S-EVAL-KIT) для разработки оптимального по стоимости проекта на основе семейства «систем-на-кристалле» (СнК) SmartFusion2. SmartFusion2 – это первая в мире СнК, включающая в себя энергонезависимую матрицу ПЛИС, выполненную по Flash-технологии, процессор 166 МГц ARM Cortex™ M3 с набором периферии, аппаратные контроллеры шифрования, DSP блоки, SRAM, eNVM, а также стандартные высокоскоростные интерфейсы.

Набор SmartFusion2 Evaluation Kit позволяет легко разрабатывать проекты ПЛИС для построения систем с использованием стандартов PCI Express и Gigabit Ethernet. Демонстрационная плата обладает малым форм-фактором и совместима с интерфейсом PCIe, что дает возможность разработчикам быстро выполнять изготовление прототипов с помощью любого настольного компьютера или ноутбука со слотом PCIe.

Набор SmartFusion2 Evaluation Kit позволяет:

• разработать и протестировать проекты PCI Express Gen2 x1;

• проверить качество сигнала на трансиверах ПЛИС, используя полнодуплексные пары SERDES SMA;

• оценить низкое энергопотребление ПЛИС IGLOO2;

• быстро создать работающий канал PCIe с демонстрационным проектом PCIe Control Plane (следующие демо-версии будут выпущены в ближайшее время).

Демонстрационная плата включает в себя интерфейс 10/100/1000 Ethernet, 512 Мб памяти LPDDR, 64 Мб памяти SPI Flash, интерфейс USB-UART, а также интерфейсы I₂C, SPI и GPIO. В комплект входит источник питания 12В, JTAG программатор FlashPro4. Питание можно подать также через торцевой разъем PCIe. Бесплатная версия Gold программного пакета Libero SoC позволит использовать и посмотреть опорный проект и создать свой собственный.

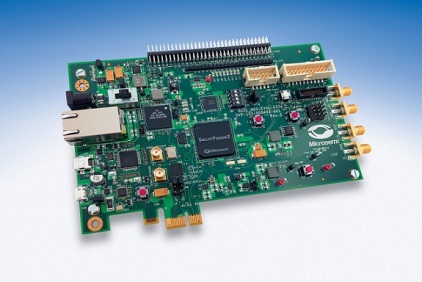

Демонстрационная плата M2S-EVAL-KIT содержит:

• СнК семейства SmartFusion2 M2S025T-1FG484;

• внешнюю память LPDDR емкостью 512 Мбайт;

• внешнюю Flash-память 16 Мбайт с интерфейсом SPI;

• интерфейс PCI Express Gen2 х1;

• четыре SMA разъема для проверки полнодуплексных SERDES;

• разъем RJ45 для 10/100/1000 Ethernet;

• JTAG/SPI программный интерфейс;

• разъемы для подключение I₂C, SPI и GPIO;

• пользовательские кнопки и светодиоды;

• контрольные точки изменеия тока.

Техническая документация (http://www.actel.ru/datasheets/sf2_evaluation_kit_ug_v1.pdf).

Запуск демонстрационной версии:

Набор разработчика SmartFusion2 Evaluation Kit поставляется с установленной демонстрационной версией PCI Control Plane, с дополнительной информацией можно ознакомиться в инструкции (http://www.actel.ru/datasheets/sf2_igl2_pcie_data_plane_dma_dg_v3.pdf).

Демонстрационная плата включает в себя:

Примечание: Набор M2S-EVAL-KIT соответствует требованиям RoHS.
